La fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes de telecomunicaciones que se basa en el envío de pulsos de luz que representan los datos a transmitir. Esta luz viaja a través de hilos muy finos de material transparente, generalmente vidrio o plásticos avanzados. Las fibras ópticas permiten transmitir grandes cantidades de datos a velocidades de luz, literalmente, lo cual las hace muy eficientes para la comunicación de datos a larga distancia y de alta velocidad.
Una de las principales ventajas de la fibra óptica sobre otros medios de transmisión, como los cables de cobre, es su capacidad para transmitir la información con una tasa de error mucho menor y sobre distancias mucho mayores sin necesidad de regeneración de la señal. Esto es debido a su inmunidad a las interferencias electromagnéticas y a la atenuación mucho menor de la señal.
La construcción de un cable de fibra óptica típicamente incluye varios componentes:
-Núcleo: La parte central por donde viajan los pulsos de luz. Está hecho de vidrio o plástico de alta pureza.
-Revestimiento: Una capa externa al núcleo que tiene un índice de refracción menor que el núcleo, lo que ayuda a mantener la luz dentro del núcleo mediante reflexión interna total.
-Cubierta protectora: Capas externas que protegen el cable de daños físicos y ambientales.
Características y ventajas de la fibra óptica
Características de la Fibra Óptica
-Alta Capacidad de Transmisión: Las fibras ópticas pueden transmitir una enorme cantidad de datos, alcanzando velocidades de hasta varios terabits por segundo bajo ciertas configuraciones.
-Bajo Atenuación: La señal en una fibra óptica se atenúa mucho menos que en cables de cobre, lo que permite enviar señales a largas distancias sin necesidad de repetidores frecuentes.
-Inmunidad a Interferencias Electromagnéticas: A diferencia de los cables de cobre, las fibras ópticas no son susceptibles a interferencias electromagnéticas, lo que permite una transmisión de datos más limpia y segura.
-Seguridad Mejorada: Es difícil interceptar las señales de luz dentro de las fibras ópticas, lo que las hace ideales para la transmisión de información sensible.
-Tamaño y Peso Reducidos: Los cables de fibra óptica son más delgados y ligeros que los cables de cobre equivalentes, lo que facilita su instalación y manejo.
-Flexibilidad: A pesar de ser de vidrio o plásticos especiales, son bastante flexibles, lo que permite su instalación en diferentes entornos y configuraciones.
Ventajas de la Fibra Óptica
-Mayor Ancho de Banda: La fibra óptica soporta un ancho de banda mucho mayor en comparación con el cobre, lo que significa que puede llevar más datos.
-Largas Distancias de Transmisión: La baja atenuación y la inmunidad a interferencias permiten que las señales viajen más lejos sin necesidad de amplificación o repetición.
-Durabilidad y Fiabilidad: Las fibras ópticas son menos susceptibles a los problemas ambientales, como cambios de temperatura y humedad, que pueden afectar a los cables de cobre.
-Costo-Efectividad a Largo Plazo: Aunque la instalación inicial puede ser más costosa, el mantenimiento reducido, la mayor vida útil y la necesidad de menos repetidores hacen que la fibra óptica sea más coste-efectiva a largo plazo.
-Capacidad de Futura Prueba: La capacidad de la fibra óptica de manejar el crecimiento futuro en demanda de datos es una ventaja significativa, lo que significa que la infraestructura es menos probable que necesite una actualización costosa.
-Menos Latencia: La transmisión de datos a través de fibra óptica suele tener menos latencia en comparación con otros medios de transmisión, lo cual es crítico para aplicaciones en tiempo real como juegos en línea, operaciones bursátiles y telemedicina.

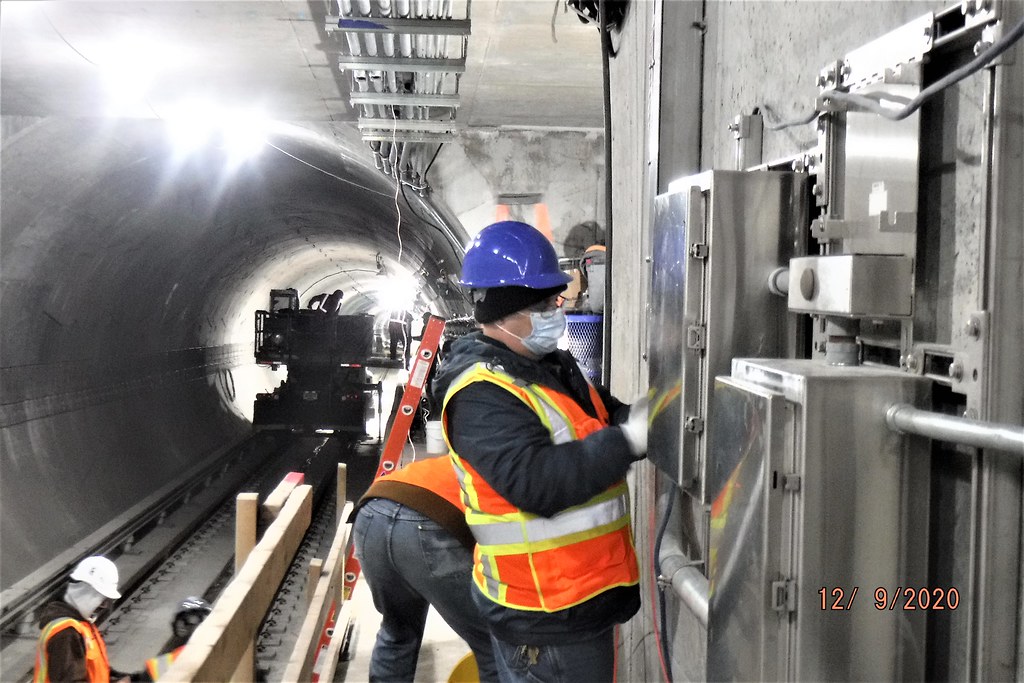

Instalación de fibra óptica
1. Planificación
Estudio de Ruta: Determinar la ruta más eficiente y segura para el cableado, considerando obstáculos físicos y requerimientos legales o de permisos.
Selección del Tipo de Fibra: Elegir entre fibra monomodo o multimodo basándose en las necesidades de distancia y velocidad de transmisión.
Presupuesto: Estimar los costos de material, mano de obra y cualquier otro recurso necesario.
2. Preparación de la Infraestructura
Instalación de Conductos: Para proteger la fibra, especialmente en ambientes externos o subterráneos.
Construcción de Cámaras de Acceso: En rutas largas, se necesitan puntos de acceso para mantenimiento y gestión de la fibra.
Preparación de Postes: Para instalaciones aéreas, asegurar la capacidad y resistencia de los postes existentes o instalar nuevos.
3. Tendido del Cable
Método de Tendido: Puede ser subterráneo, usando técnicas como zanjas o dirección horizontal dirigida (HDD), o aéreo, utilizando postes.
Herramientas Especiales: Se usan herramientas como sopladoras de cable para facilitar el despliegue en conductos.
Protección: Aplicar medidas para proteger la fibra de daños mecánicos y ambientales durante y después de la instalación.
4. Empalme y Terminación
Empalme: Unir segmentos de fibra óptica mediante empalme mecánico o fusión para garantizar una continuidad óptima de la señal.

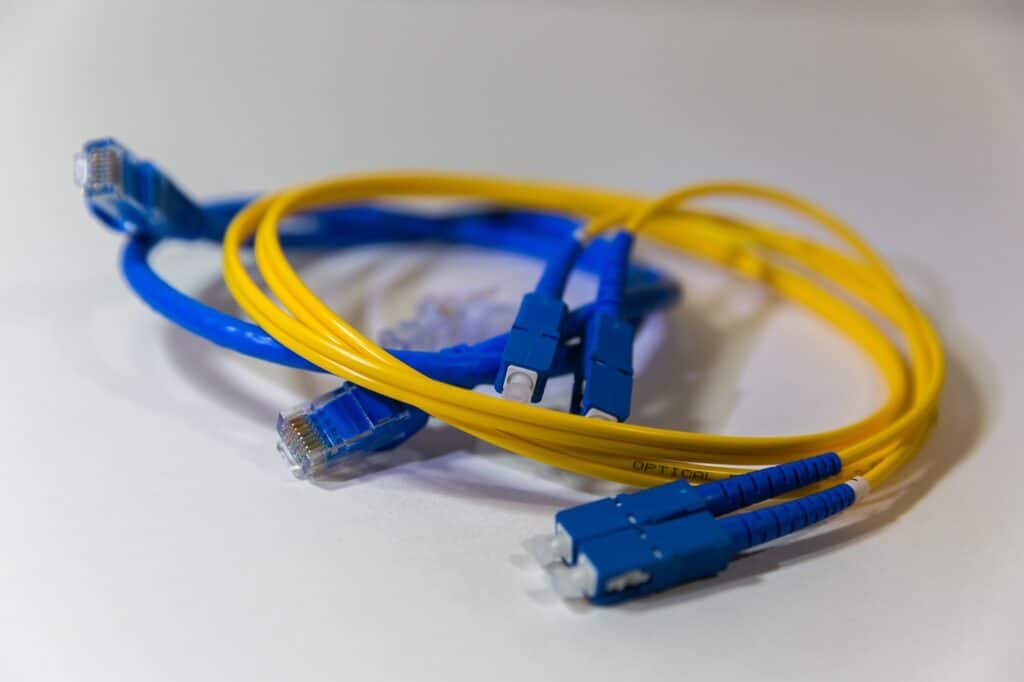

Terminación: Instalar conectores en los extremos de la fibra para facilitar la conexión con equipos de red o dispositivos de usuario final.
5. Pruebas y Certificación
Pruebas de Continuidad: Verificar que la luz pasa correctamente a través de la fibra.
Pruebas de Reflectometría: Utilizar un reflectómetro óptico en el dominio del tiempo (OTDR) para identificar problemas como dobleces, empalmes defectuosos y cortes.
Certificación: Documentar el rendimiento de la instalación para asegurar que cumple con las especificaciones técnicas y estándares de la industria.
6. Documentación y Mantenimiento
Documentación Detallada: Mantener un registro preciso de la ruta, empalmes, terminaciones y cualquier especificidad de la instalación.
Programa de Mantenimiento: Establecer un plan para inspecciones regulares, limpieza de conectores y reparaciones necesarias para asegurar la longevidad del sistema.
Aplicaciones y usos de la fibra óptica
La fibra óptica ha revolucionado numerosos campos gracias a su capacidad para transmitir grandes cantidades de datos a largas distancias con alta velocidad y fiabilidad. Sus aplicaciones abarcan desde las telecomunicaciones hasta la medicina, demostrando su versatilidad y eficacia. Algunas de las principales aplicaciones y usos de la fibra óptica son:
Telecomunicaciones
-Internet de Banda Ancha: Proporciona conexiones de internet de alta velocidad a hogares y empresas.
-Telefonía: Permite la transmisión de voz como datos digitales a través de largas distancias sin pérdida de calidad.
-Televisión por Cable y Servicios de Streaming: Ofrece capacidad para transmitir señales de TV de alta definición y contenido de video bajo demanda.
Redes de Datos

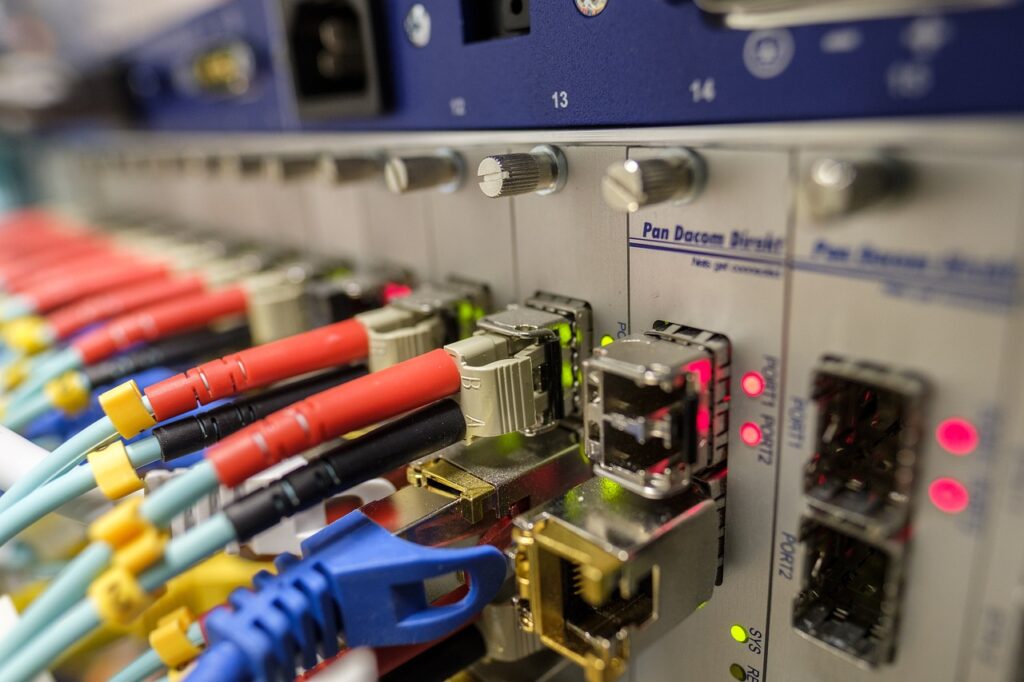

-Centros de Datos: Interconexión de servidores y sistemas de almacenamiento para gestionar grandes volúmenes de datos.
-Backbones de Internet: Conecta países y continentes, formando la columna vertebral de la infraestructura global de Internet.
-Redes Privadas Virtuales (VPNs) y Redes Corporativas: Conexiones seguras para la comunicación empresarial y el acceso remoto.
Medicina y Salud
-Endoscopias y Cirugías Mínimamente Invasivas: Las fibras ópticas permiten la transmisión de imágenes en tiempo real dentro del cuerpo humano, facilitando procedimientos quirúrgicos precisos.

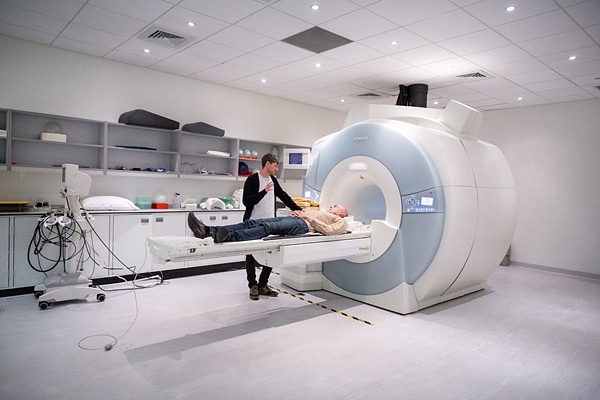

-Instrumentación Biomédica: Para diagnósticos avanzados, incluyendo la medición de presión sanguínea intravascular y la imagen por resonancia magnética (MRI).
Industria y Tecnología
-Sensores de Fibra Óptica: Monitoreo de estructuras como puentes y edificios, detección de cambios de temperatura, presión y otros parámetros críticos en entornos hostiles.
-Iluminación y Decoración: Utilización de fibras ópticas para iluminación arquitectónica, en museos, y en la industria del entretenimiento por su flexibilidad y seguridad (no transmiten electricidad).
-Automoción y Aeronáutica: Para sistemas de comunicación interna y control en vehículos y aeronaves, donde la fiabilidad y resistencia a interferencias son críticas.
Investigación y Desarrollo
-Espectroscopía: Las fibras ópticas se utilizan en la investigación científica para analizar materiales a través de la espectroscopía, lo que permite estudiar la composición química de sustancias.
-Telescopios: Interconexión de diferentes telescopios para crear interferómetros que mejoran la resolución y capacidad de observación astronómica.

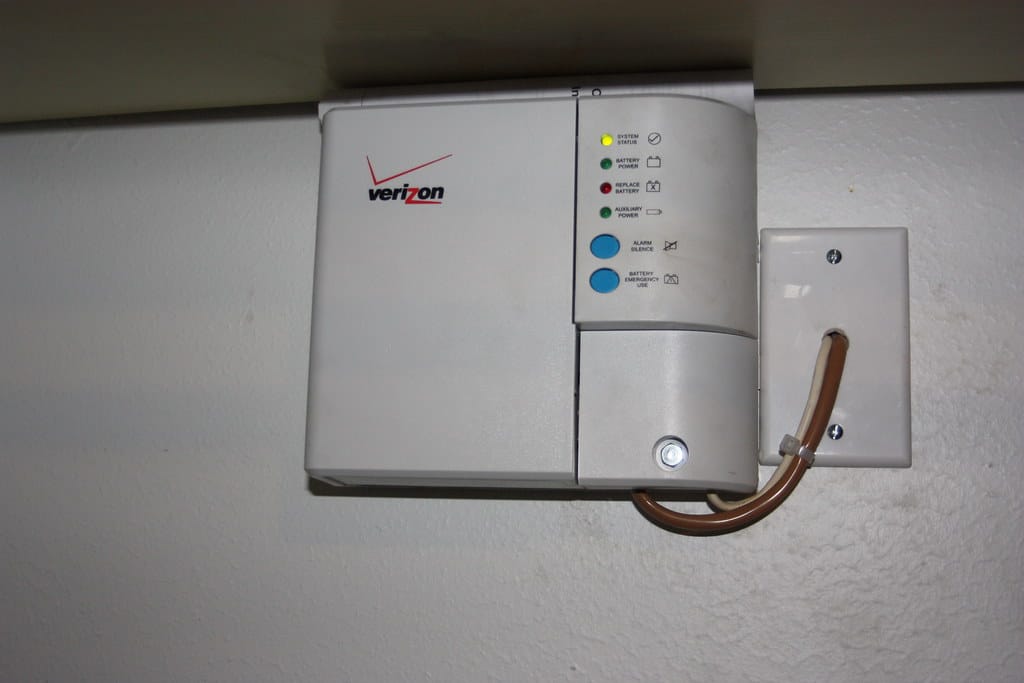

Qué es el terminal de nodo óptico (ONT)
El Terminal de Nodo Óptico (ONT, por sus siglas en inglés Optical Network Terminal) o también conocido como Unidad de Red Óptica (ONU, por sus siglas en inglés Optical Network Unit), es un dispositivo fundamental en las redes de fibra óptica, especialmente en aquellas configuraciones que utilizan la tecnología de fibra hasta el hogar (FTTH, por sus siglas en inglés Fiber to the Home). Actúa como el punto final de la red de fibra óptica en el lado del cliente, convirtiendo las señales ópticas en señales eléctricas que pueden ser utilizadas por los dispositivos del usuario final, como ordenadores, televisores y teléfonos.
Función
El ONT juega un papel esencial en la red de fibra óptica. Recibe señales ópticas transmitidas a través de la fibra óptica desde el proveedor de servicios y las convierte en señales eléctricas. Estas señales eléctricas son luego enviadas a los dispositivos del usuario a través de conexiones de cable de cobre estándar como Ethernet o coaxial. En el sentido contrario, el ONT toma las señales eléctricas de los dispositivos del usuario y las convierte de nuevo en señales ópticas para transmitirlas de vuelta a través de la red de fibra hacia el proveedor de servicios.
Características
Conexión de Dispositivos: Proporciona puertos para conectar directamente dispositivos del usuario final, como routers, switches, PCs, o teléfonos.
Conversión de Señales: Realiza la conversión entre señales ópticas y eléctricas, permitiendo la comunicación bidireccional entre la red de fibra óptica y los dispositivos del usuario.
Gestión de Servicios: Puede gestionar varios servicios como internet de alta velocidad, televisión por cable (IPTV), y telefonía VOIP, todo a través de la misma conexión de fibra óptica.
Adaptabilidad: Compatible con diferentes velocidades de transmisión y tipos de servicios, ajustándose a las necesidades específicas del usuario.
Ubicación
El ONT se instala típicamente en el exterior de una residencia o en un espacio accesible dentro de ella, como un sótano o garaje. La ubicación precisa puede variar dependiendo de la estructura del edificio y de las especificaciones del proveedor de servicios de internet.
El uso del ONT en redes FTTH ha sido un factor clave en el despliegue masivo de internet de alta velocidad y otros servicios digitales. Al facilitar la conversión de señales ópticas a eléctricas directamente en el hogar del usuario, los ONTs han permitido a los proveedores de servicios ofrecer velocidades de conexión superiores y una calidad de servicio mejorada, comparado con las tecnologías de transmisión de datos anteriores.
Tipos de fibra óptica
La fibra óptica se clasifica principalmente en dos grandes categorías según su modo de transmisión de luz y las aplicaciones para las que están diseñadas: fibra óptica monomodo y fibra óptica multimodo. Cada tipo tiene características únicas que lo hacen adecuado para diferentes necesidades de transmisión de datos y aplicaciones.
Fibra Óptica Monomodo (Single Mode Fiber, SMF)
Transmisión de Luz: La fibra monomodo permite la transmisión de un único modo de luz (un solo rayo de luz) a través de su núcleo. Esto se logra gracias a su núcleo muy fino, generalmente con un diámetro de aproximadamente 9 micrómetros.
Aplicaciones: Es ideal para distancias largas y transmisión de datos a alta velocidad, como enlaces de telecomunicaciones de larga distancia, redes troncales (backbones) de internet y conexiones entre centros de datos.
Ventajas: Menor atenuación (pérdida de señal) y dispersión que la fibra multimodo, lo que permite transmisiones más claras y rápidas a través de largas distancias.
Desventaja: Requiere fuentes de luz más precisas y costosas, como láseres, para generar el haz de luz estrecho necesario.
Fibra Óptica Multimodo (Multi-Mode Fiber, MMF)
Transmisión de Luz: La fibra multimodo permite la transmisión de múltiples modos o rayos de luz simultáneamente a través de su núcleo, que es más ancho que el de la fibra monomodo, típicamente con diámetros de 50 o 62.5 micrómetros.
Aplicaciones: Se utiliza comúnmente para distancias cortas, como en redes internas de edificios, conexiones de servidor a servidor dentro de centros de datos, y redes de área local (LAN).
Ventajas: Más tolerante a la luz dispersa y puede usar fuentes de luz menos costosas, como LED. Es más fácil de conectar y manejar debido a su núcleo más ancho.
Desventaja: Mayor atenuación y dispersión que la fibra monomodo, lo que limita su uso a distancias más cortas.
Variantes Especiales y Avances Tecnológicos
